Accessoires de levage RUD.
Toujours la solution adéquate.
Depuis de nombreuses décennies, les accessoires de levage RUD sont garants de la sécurité lors du levage et du déplacement de charges. En 1994, RUD a été le premier fabricant de chaînes à obtenir l’agrément de l’association professionnelle pour la qualité spéciale VIP (grade 100) avec des CMU jusqu’à 30 % supérieures à celles du grade 80.
De plus, en 2007, RUD a de nouveau été, le premièr fabricant de chaînes à obtenir l’autorisation de l’association professionnelle pour les chaînes en acier rond en grade 120 ICE.
Grâce à sa gamme unique de produits et de matériaux, RUD peut proposer une solution adaptée à chaque application.
Conseils pratiques pour l’utilisation des élingues en chaîne.
Vous cherchez la solution adaptée à votre application ?
Contactez-nous maintenantQu’est-ce qu’une élingue chaîne ?
Dans le monde du levage, les élingues chaîne constituent le lien entre le moyen de levage et la charge. Elles sont constituées de plusieurs composants. Les élingues sont configurées en fonction du poids, de la taille et du type de la charge.
Une élingue chaîne est constituée de :

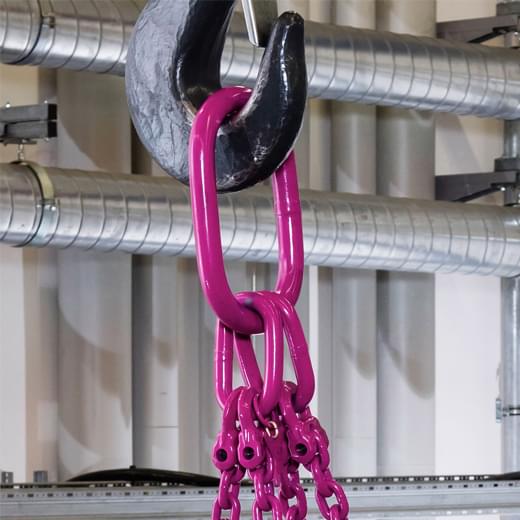

- la maille de tête.

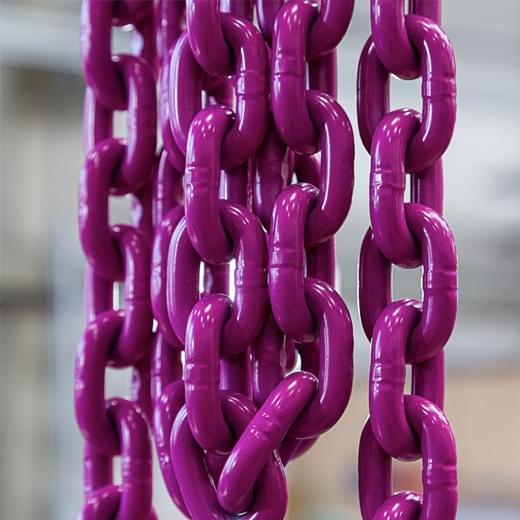

- la chaîne (en un ou plusieurs brins).
- les accessoires de connexion, par exemple les maillons d'assemblage.
- les éléments de raccourcissement des chaînes.

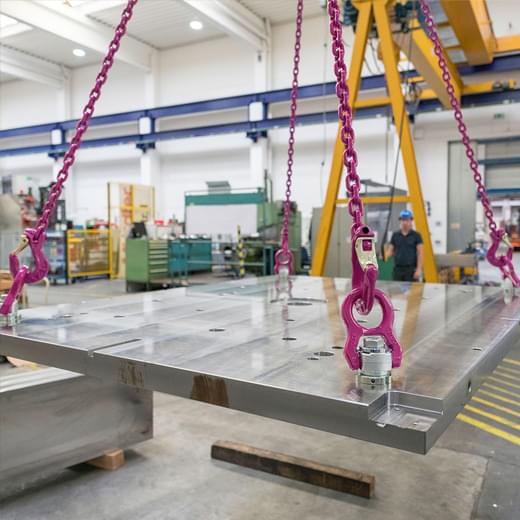

- le composant final (par ex. crochet).
Quels sont les avantages d’une élingue en chaîne pour le levage ?
Les élingues en chaîne peuvent être configurées de manière très flexible, en fonction de la charge à soulever. La diversité des composants et des CMU disponibles est grande, ce qui permet de résoudre un grand nombre de tâches de levage avec une élingue.

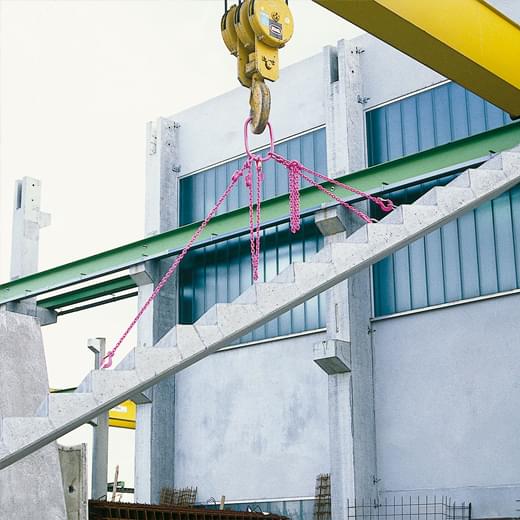

Les chaînes d’une élingue peuvent par exemple être allongées ou raccourcies facilement et en toute sécurité à l’aide de composants spéciaux. Cela permet d’adapter la longueur des brins de chaîne à la forme ou à la répartition du poids ou au centre de gravité de la charge.
Quelles sont les exigences auxquelles doit répondre une élingue en chaîne ?
Homologation.
Si vous assemblez vous-même des élingues, vous ne pouvez utiliser que des chaînes de levage. Les chaînes d’arrimage ne sont pas autorisées pour les opérations de levage, car elles disposent d’un autre coefficient de sécurité que les chaînes de levage.
Les normes DIN EN 818, DIN EN 1677 et E DIN 21061 garantissent un maximum de sécurité lors de la fabrication des chaînes. Les chaînes de levage qui ont été réceptionnées et contrôlées selon ces normes internationales reçoivent l’autorisation de l’assurance légale allemande contre les accidents (DGUV) de porter le poinçon dit « H ». Vous attachez de l’importance à la qualité et à la sécurité ? Alors vérifiez si votre chaîne de levage porte un poinçon H.
Identification.
Chaque chaîne de levage reçoit du fabricant une plaquette d’identification qui doit être fixée de manière permanente à la chaîne. Elle informe entre autres sur la CMU, le diamètre nominal ainsi que le grade. Si cette plaquette est manquante, vous ne devez pas utiliser la chaîne, car des valeurs caractéristiques importantes de la chaîne, et donc de l’élingue, ne peuvent alors pas être déterminées. Les plaquettes d’identification VIP et ICE de RUD servent également de gabarits de contrôle des chaînes.
Coefficient de sécurité.
Pour les élingues en chaîne, le coefficient de sécurité 4 est prescrit par la loi. Autrement dit : le fabricant doit prouver que la force de rupture de l’élingue en chaîne est au moins 4 fois supérieure à sa CMU (WLL).
À propos : comme les câbles métalliques et les accessoires de levage textiles présentent un allongement moindre sous charge et donc une capacité d’absorption d’énergie plus faible que les élingues en chaîne, ils sont soumis à des coefficients de sécurité plus élevés (5 ou 7).
Configuration d’une élingue en chaîne : quelles sont les questions auxquelles vous devez répondre au préalable ?
1. Quelle charge (poids) doit être soulevée par l’élingue en chaîne ?
Le facteur le plus important à connaître pour le choix des composants.
2. Combien de brins l’élingue doit-elle comporter ?
Cela dépend des possibilités d’élingage disponibles sur la charge.
3. Quelle doit être la longueur utile de l’élingue ?
Cela dépend de la hauteur du hall, de la hauteur d’utilisation et de la taille de la charge.
4. Quelle est la distance entre les anneaux de levage utilisés ?
Cela influe sur l’angle d’inclinaison β de l’élingue.
5. Où se trouve le centre de gravité de la charge ?
Les formes symétriques ou asymétriques posent des exigences différentes à l’élingue utilisée.
6. Est-il judicieux d’utiliser une chaîne d'entourage ou estrope ?
Elle est une bonne alternative, lorsque la charge ne dispose pas d' anneaux de levage.
7. Dans quel environnement de travail l’élingue est-elle utilisée ?
Les températures d’utilisation extrêmes ou les environnements difficiles nécessitent des matériaux spéciaux par exemple les composants VIP ou ICE de RUD.
Attention ! Selon la norme DIN EN 818, tous les composants et toutes les chaînes de levage d’une même élingue doivent en principe avoir la même épaisseur nominale et la même classe de qualité (ne pas combiner ICE et VIP). De plus, pour des raisons de sécurité, les composants de différents fabricants ne doivent pas être combinés, car les systèmes de connexion diffèrent parfois considérablement.
Rapide. Sûr. La configuration des élingues n’a jamais été aussi simple.
Nouveau : le configurateur d’accessoires de levage RUD.
Composez maintenant en ligne et en quelques clics l’élingue dont vous avez besoin.
Visualisez la composition en 3D, établissez sa nomenclature, téléchargez et partagez les caractéristiques complètes au format PDF.
Inscrivez-vous maintenant et utilisez gratuitement !Élingue en chaîne – Voici ce que vous ne devriez jamais faire :
- Utiliser une chaîne sans homologation DGUV ni plaquette.
- Combiner des chaînes de diamètre nominal ou de CMU différente.
- Nouer les chaînes pour les raccourcir. Mettre sous charge des chaînes torsadées.
- Traîner des chaînes sur le sol.
- Ne pas protéger les chaînes en cas de charges avec des arêtes vives.
- Utiliser des chaînes de palan pour enrouler des charges.
Quelle est la différence entre le grade 120 et le grade 100 ?
Grade 120 (ICE = Innovative Chain Evolution) :
- Même CMU pour un diamètre inférieur au grade 80.
- Diamètres de la chaîne de 4 à 16 mm.
- CMU de 0,8 t à 35 t.
- Poudrage ICE-PINK thermochromique (changement à partir de 200°C).
- Résistance extrême à la température de -60 °C à +300 °C.
Grade 100 :
- CMU 30 % supérieure à celle du grade 80.
- Diamètres de la chaîne de 4 à 28 mm.
- CMU de 0,6 t à 126 t.
- Poudrage VIP-PINK thermochromique (changement à partir de 200°C.
- Résistance extrême à la température de -40 °C à +380 °C.
