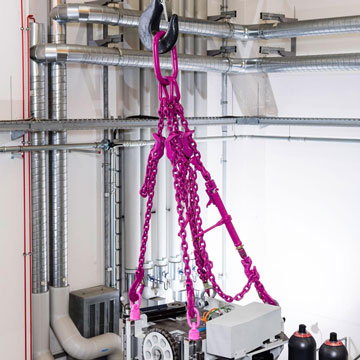

Éléments de connexion et de raccourcissement.

Vous corrigez ainsi les asymétries des charges et les risques de basculements pendant le levage.

Grâce aux accessoires RUD, les élingues peuvent être raccourcies rapidement et facilement ajustées.

Les griffes de raccourcissement et les crochets de réduction permettent un réglage de la longeuur de la chaîne au maillon près, les tendeurs ICE ou VIP un réglage précis au millimètre.


Quels sont les critères de sélection ?

1. Type de raccourcissement.

Pour un raccourcissement grossier et rapide, il est recommandé d'utiliser la griffe de raccourcissement RUD. Elle est intégrée dans la chaîne de manière imperdable et en même temps coulissante. Autre avantage : la capacité de l'élingue ne diminue pas avec la griffe de raccourcissement. Une alternative est le crochet de réduction  qui ménage la chaîne. Les griffes de raccourcissement RUD et les crochets de réduction RUD sont tous deux conformes à la norme DIN 5692.

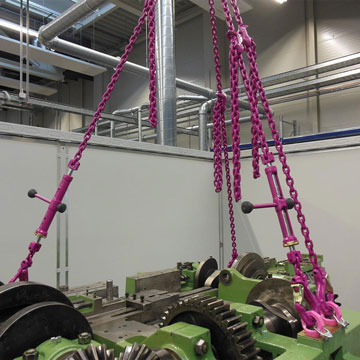

Pour un réglage précis et continu de la longueur, le tendeur à baïonnette ICE-CURT-K est parfait. Il est la solution idéale lorsque la charge doit être déposée exactement à l'horizontale, par exemple, afin d'éviter tout dommage.

2. Possibilités de réglage.

Le diamètre de l’élingue doit être adapté à l’élément de raccourcissement. Mais il est également important que l’élingue doit être accessible lors du réglage. Alors que le crochet de réduction RUD est monté de manière fixe sur la chaîne de levage, la griffe de raccourcissement peut être déplacée dans le brin comme mentionné ci-dessus. Quelles sont les exigences de levage à respecter ou à quel endroit la charge doit-elle être déposée ?

Attention !

Ne jamais nouer une chaîne pour la raccourcir ! Lors du levage, des forces et des charges indéfinies agissent sur certains maillons de la chaîne. Cela peut endommager sérieusement l'élingue.

Vous souhaitez en savoir plus sur les éléments de raccourcissement RUD pour élingues en chaîne ?

Contactez-nous maintenant

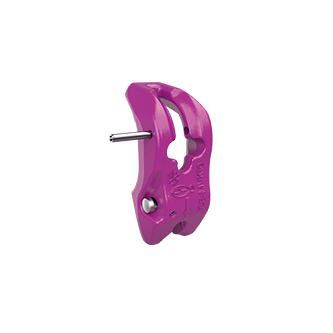

Griffe de raccourcissement ICE.

Parfaitement adapté à la création d'une chaîne en boucle ou au raccourcissement en général.

  • Fabriqué conformément à la norme DIN 5692.
  • Peut être monté de manière imperdable dans le brin de chaîne. Aucune pièce supplémentaire de chaîne et d'accouplement n'est nécessaire.
  • Peut être monté à n'importe quel endroit de la chaîne.
  • Appui idéal de la chaîne grâce à sa forme fonctionnelle en forme de maillon - Ainsi aucune perte de capacité.
  • Le verrou mécanique, monté sur ressort, empêche le décrochage accidentel des chaînes à vide comme en charge.
En savoir plus sur la multigriffe de raccourcissement ICE.

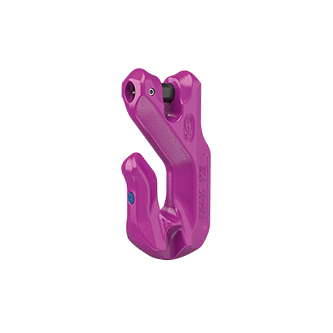

Crochet de réduction ICE.

Peut être monté de manière imperdable à n'importe quel endroit de la chaîne et peut être déplacé sur celle-ci.

  • Conforme à la norme 5692 pour les accessoires de raccourcissement.
  • Pas de réduction de la capacité ou CMU.
  • Pointe du crochet élargie pour éviter une utilisation inappropriée (p. ex. un mauvais accrochage de la chaîne).
  • Ouverture d'insertion coudée comme protection contre la chute de la chaîne.
En savoir plus sur le crochet de réduction ICE.

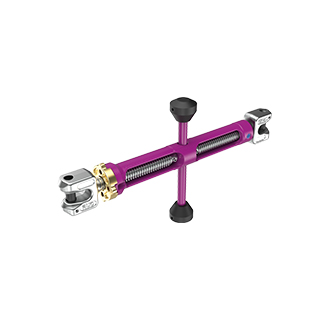

Tendeur levage ICE.

  • Tendeur à baïonnette ICE avec connexion à chape. Pour un réglage au mm de la longueur des élingues à chaîne.
  • Construction particulièrement robuste grâce à un solide tube fileté - avec sécurité anti-dévissage des deux côtés, graisseur et joint anti-salissures.
  • Axes et goupilles de sécurité prémontés.
En savoir plus sur le tendeur ICE.

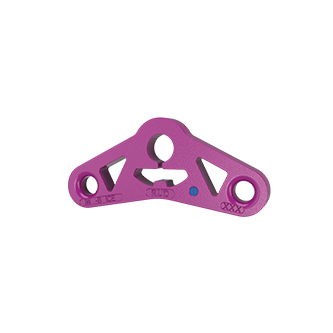

Balanciers ICE.

  • Les balanciers ICE sont montées dans des chaînes à 4 brins (2x2 brins) afin d'obtenir une répartition uniforme de la charge sur les quatre brins. Les tolérances de longueur dans les différents brins de chaîne sont compensées par l'inclinaison du balancier ICE. Grâce à celui-ci, vous obtenez une élingue avec une capacité jusqu'à 33 % plus élevée grâce à une répartition optimale des forces sur les différents brins.
En savoir plus sur les balanciers ICE.

Utilisation de la griffe de raccourcissement.

  1. Tirer le brin de chaîne libre dans la fente en forme de croix de la griffe et fixer la goupille de fixation (A).
  2. Lorsque la chaîne est détendue, placer le maillon de chaîne souhaité du brin à charger dans le réceptacle d'accueil (1), appuyer sur le bouton poussoir (3) et tirer le brin de chaîne vers le bas.
  3. Relâcher le bouton poussoir et contrôler le verrouillage.
  4. Déverouillage dans l’ordre inverse (bouton poussoir enfoncé (3)).



Attention : en cas d’utilisation de la griffe de raccourcissement sans goupille de sécurité (A), la chaîne doit toujours être entièrement pendue dans la fente de verrouillage (B). Lors de la traction ou du levage de la chaîne raccourcie, la chaîne doit toujours être entièrement suspendue dans la fente de verrouillage.
